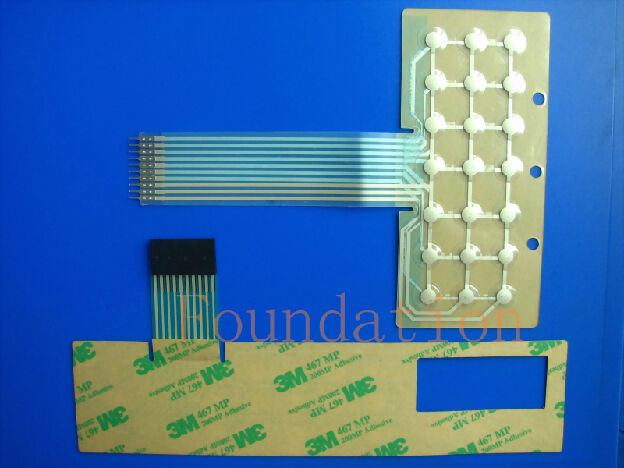

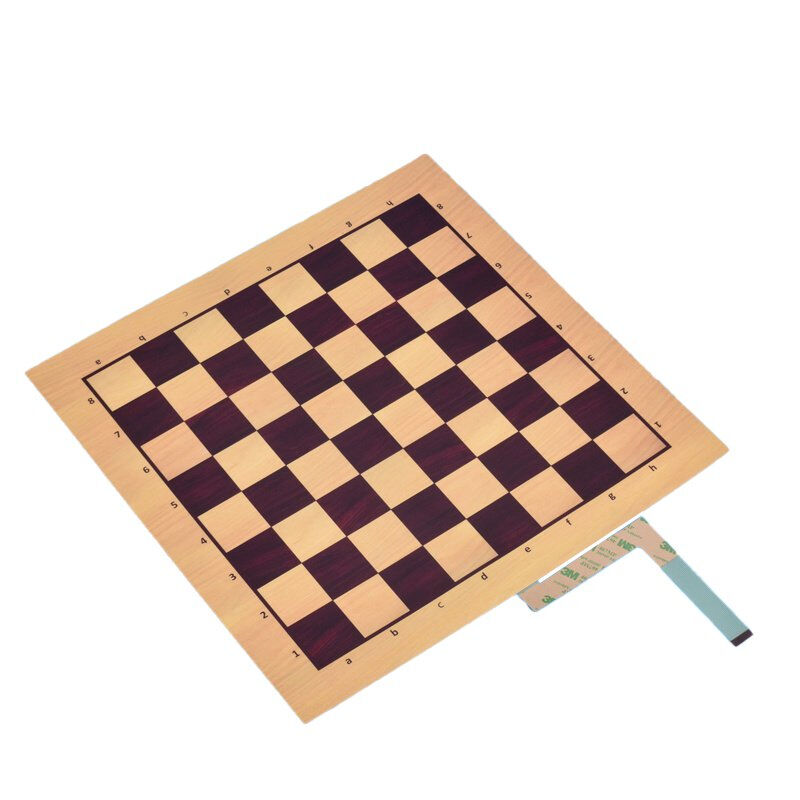

Rigid Multilayer Electric Printed Flexible PCB Circuit Board

Plaque de circuits imprimés électriques rigides multicouches

Mettre en évidence

PCB flexible multicouche rigide
,
circuit imprimé électrique
,
PCB flexible pour interrupteur à membrane
Numéro de modèle.

HC-FPC-016
Mode combiné

Plaque flexible adhésive
Adhésif conducteur

Pâte d'argent conductrice
Ignifuge

HB
Technologie de traitement

feuille électrolytique
Matériau de base

Cuivre
Matériaux d'isolation

résine organique
Résistance du fil

≤ 1 Ohm/cm
Note actuelle

25-100 mA, 0-30 V CC
Tension de travail

≤ 50 V de courant continu
Tension d'isolation

≤ 100 MOhms 250 V CC
vie professionnelle

≤ Un million de fois
température de travail

-40°C à 70°C
Humidité de travail

40°C ≤ 98%HR
Pressurisation du matériau de base

1500V DC
Quantité de commande min

100

Plaque de circuits imprimés électriques rigides multicouches

Name: Plaque de circuits imprimés électriques rigides multicouches
Brand: TKM MEMBRANE TECHNOLOGY LTD.
Availability: InStock

button button

Obtenir le prix Contactez

Carte de circuit imprimé flexible imprimée électrique multicouche rigide

Nous nous spécialisons dans la fabrication complète de commutateurs à membrane avec des systèmes intégrés et des équipes techniques stables, fournissant des solutions de service complètes à guichet unique.

Construction et matériaux du produit

Configuration des couches

Recouvrir
Adhésif de recouvrement
Dispositif de retenue du dôme
Dôme en métal
Adhésif d'espacement
Circuit
Adhésif arrière (personnalisable)

Spécifications matérielles

Matériau de base : PET/PC
Matériau de recouvrement : Polyester (PET) d'AUTOTYPE ou Polycarbonate (PC) de LEXAN
Adhésif arrière : 3M 467MP, 3M 468MP ou sur demande
Correspondance des couleurs : système de correspondance des couleurs Pantone et RAL
Disposition de la queue, des broches et du circuit : personnalisée selon les exigences du client
Type de commutateur : options de dôme métallique ou de dôme poly

Spécifications techniques

Caractéristiques électriques

Résistance du fil	≤ 1 Ohm/cm
Capacité maximale du circuit	50 V CC, 100 mA, 500 mW
Résistance des contacts	0,5-10Ω (varie selon la longueur de la trace et le matériau)
Résistance d'isolation	≥ 100 MΩ à 100 V
Tenue diélectrique	250 VRms (50 à 60 Hz/min)
Contacter Rebond	≤ 10 ms

Propriétés mécaniques

Force d'actionnement	Type plat : 57-284G (2-10oz), Type tactile : 170-397g (6-14oz)
Changer de course	Type plat : 0,1-0,5 mm, type tactile : 0,6-1,5 mm
Durée de vie	> 1 million de cycles
Temps de retour élastique du dôme	< 5 ms
Flexibilité de la queue	N'importe quel angle dans les 180 degrés

Spécifications environnementales

Température de fonctionnement	Dôme plat/métal : -20°C à 80°C, Dôme poly : -20°C à 55°C
Température de stockage	Dôme plat/métal : -40°C à 80°C, Dôme poly : -40°C à 60°C
Humidité de fonctionnement	90% à 40°C pendant 240 heures
Résistance aux vibrations	20GS max (10 à 200 Hz, MIL-STD-202, M204, condition B)
Tenue à la tension du matériau de base	1 500 V CC

Capacités de production

Département de sérigraphie

Tunnel et four IR

Test d'épaisseur

Machines de découpe laser

Département de poinçonnage

Section clé en relief

Lignes d'assemblage

Tests électriques

Département OQC

Tests d'aspect visuel

Section de revêtement PU

Caractéristiques du produit

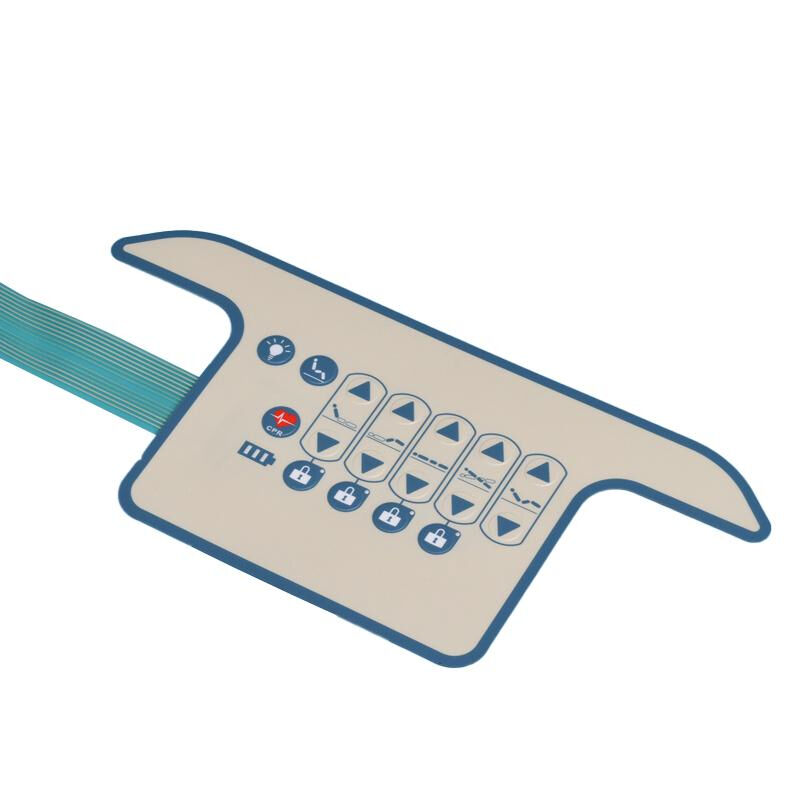

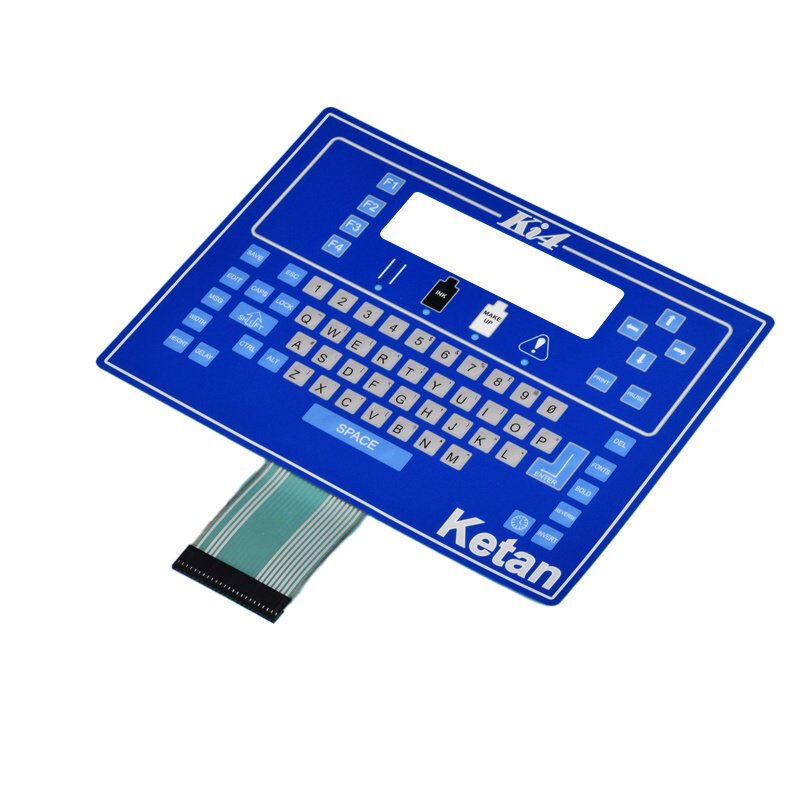

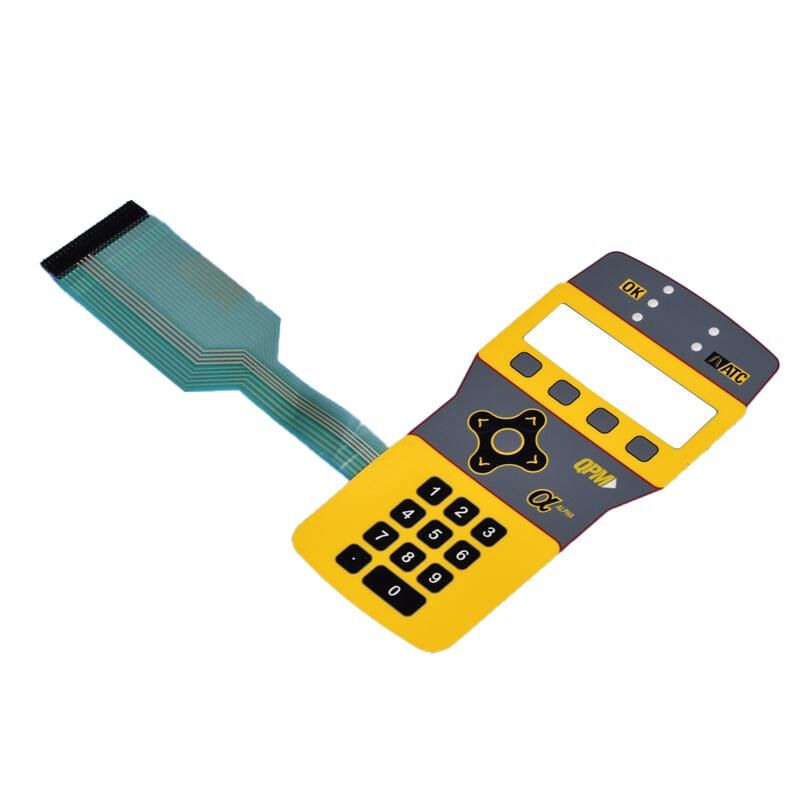

Interrupteur à membrane avec fenêtres
Touches tactiles avec gaufrage
Sérigraphie
Finition extérieure parfaite
Plus d'un million de cycles de vie
Construction de haute qualité

Applications

Équipement médical

Appareils de télécommunications

Systèmes téléphoniques

Appareils électroménagers

Systèmes de sécurité

Contrôles industriels

Conditions commerciales

Quantité minimum de commande	50 pièces
Conditions de paiement	T/T ou L/C
Frais de moisissure	100 % à l'avance
Temps d'échantillonnage	9 à 10 jours après l'approbation du dessin
Délai de production	15-22 jours après l'approbation de l'échantillon
