Panneau de circuit imprimé flexible avec bouton de commande FPC
-
Mettre en évidence
Clavier de commande de commutateur à membrane flexible
,Panneau de commutation de carte de circuit imprimé FPC
,Clavier de commutateur d'impression flexible
-
Numéro de modèle.HC-FPC-022
-
Mode combinéPlaque flexible adhésive
-
Adhésif conducteurPâte d'argent conductrice
-
IgnifugeV2
-
Technologie de traitementfeuille électrolytique
-
Matériau de baseCuivre
-
Matériaux d'isolationrésine organique
-
Tension maximale50 V de courant continu
-
Courant maximal100 mA
-
Résistance de contact0.5 à 10Ω
-
Résistance d'isolation≥100 MΩ
-
Tenue diélectrique250VRMS
-
Force d'actionnement57 à 397g
-
Changer de course0,1 à 1,5 mm
-
Température de fonctionnement-20 à 80°C
-
Quantité de commande min100
Panneau de circuit imprimé flexible avec bouton de commande FPC
Panneau de commutation d'impression Flexible, Circuit imprimé du clavier de commande FPC
Clavier de commande à circuit imprimé flexible haute performance conçu pour un fonctionnement fiable dans les applications industrielles.
Principales fonctionnalités
- Matériau de recouvrement : Polyester (PET) d'AUTOTYPE ou Polycarbonate (PC) de LEXAN
- Adhésif arrière : 3M 467MP, 3M 468MP et options équivalentes
- Couleur assortie : système de correspondance des couleurs Pantone et RAL
- Disposition personnalisée de la queue, des broches et du circuit selon les exigences du client
- Disponible avec des configurations de dôme métallique ou de polydôme
Spécifications électriques
- Capacité maximale du circuit : 50 V CC, 100 mA, 500 mW
- Résistance de contact : 0,5-10 Ω (varie en fonction de la longueur de la trace et du matériau)
- Résistance d'isolation : ≥100 MΩ à 100 V
- Tenue diélectrique : 250VRms (50 à 60 Hz/min)
- Rebond du contrat : ≤10 ms
Spécifications mécaniques
- Force d'actionnement : Type plat = 57 à 284G (2 à 10oz), Type tactile = 170 à 397g (6 à 14oz)
- Course du commutateur : Type plat = 0,1 à 0,5 mm, Type tactile = 0,6 à 1,5 mm
Spécifications environnementales
- Température de fonctionnement : Dôme plat/métal : -20°C à 80°C, Dôme poly : -20°C à 55°C
- Température de stockage : Dôme plat/métal : -40°C à 80°C, Dôme poly : -40°C à 60°C
- Humidité de fonctionnement : 90 % à 40°C pendant 240 heures
- Vibration : 20GS max (10 à 200 Hz, MIL-STD-202, M204, condition B)
Spécifications techniques
| Résistance des fils | <1Ω/CM | Durée de vie | >1 million de fois |
| Courant nominal | 25-100 mA, 0 ~ 30 V CC | Température de fonctionnement | -104 °F ~ 158 °F |
| Tension nominale | <50 V, CC | Humidité de fonctionnement | à 104°F, <98% RH |
| Résistance d'isolation | <100 MΩ, 250 V CC | Temps de retour élastique du dôme | <5 ms |
| Changer de course | Type plat 0,05-0,3 mm Type tactile : 0,3-1,5 mm |
Tenue à la tension du matériau de base | 1 500 V CC |
| Flexibilité de la queue | N'importe quel angle dans les 180 degrés | ||

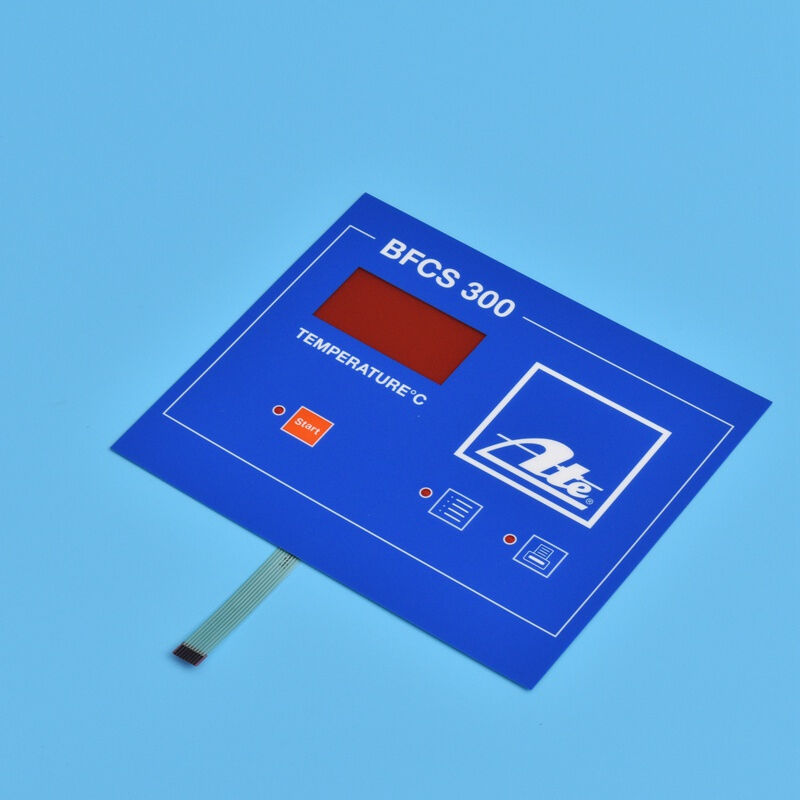

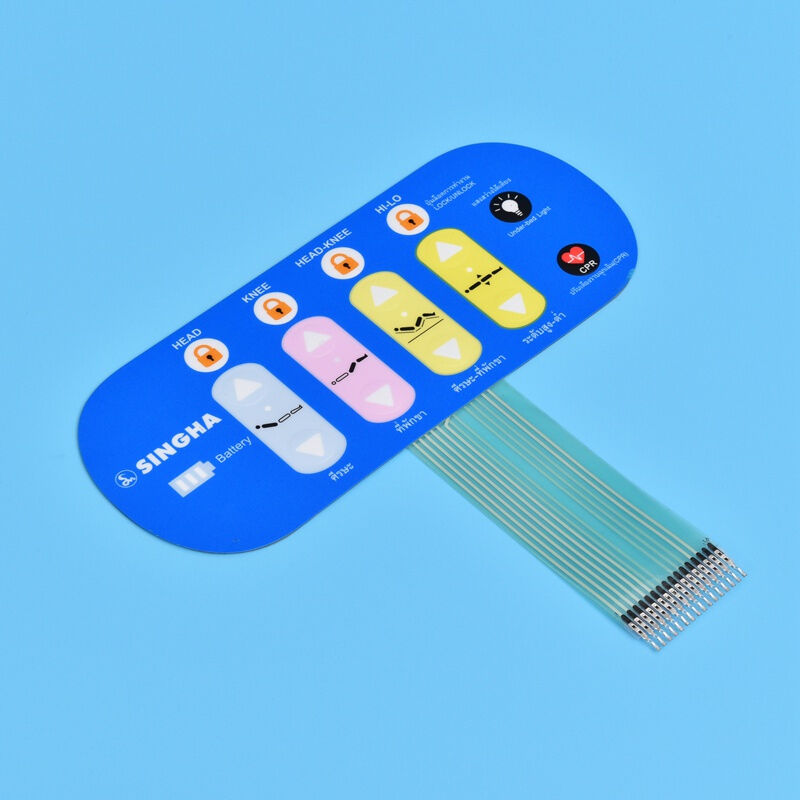

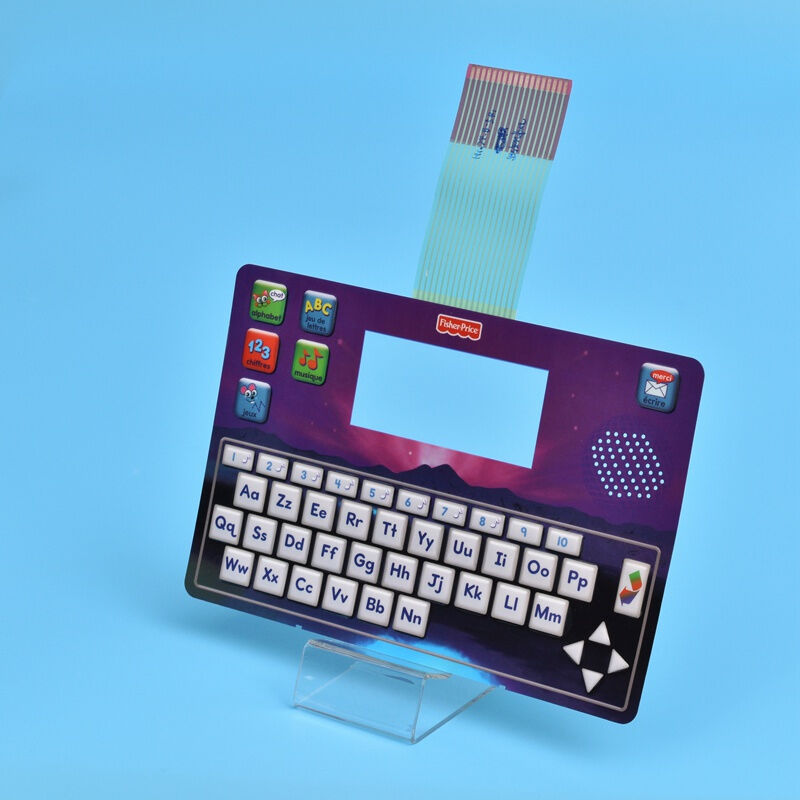

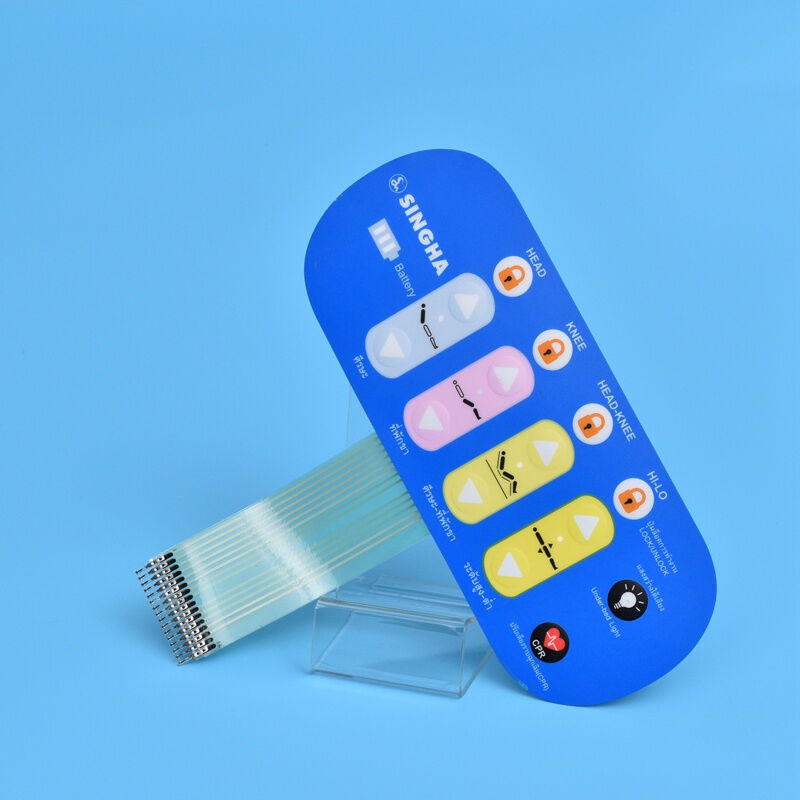

Images du produit
