Mettre en évidence
Commutateurs à membrane à dôme métallique
,autres appareils pour la fabrication de lampes
,autres appareils pour la fabrication de lampes de poche
-
Type de contactType c: contact
-
MatérielANIMAL DE COMPAGNIE
-
Méthode de détectionMode rétroréfléchissant
-
Nombre de commutateursCommutateur de commande multi
-
Classification du circuit35V (DC), 100mA, 1W
-
Résistance de contact10 Ω - 700 Ω
-
Résistance d'isolation> 100 MΩ 250 V CC
-
Contactez Bounce≤ 5 ms
-
Tenue diélectrique250VRms (50-60Hz 1min)
-
Espérance de vieType plat ≥ 5 millions de fois, type tactile : ≥ 1 million de fois
-
Force d'actionnementType plat 57-284G (2-10 Oz), type tactile 170-397g (6-14 Oz)
-
Changer de courseType plat 0,1-0,5 mm, type tactile 0,6-1,5 mm
-
Température de fonctionnement-40 - +80
-
Température de stockage-40 - +85
-
Humidité40, 90% -95%, 240 heures
-
CertificationISO9001
-
Quantité de commande min100
Plaques de circuits souples à dôme métallique
Plaques de circuits souples à dôme métallique
Avec plus de dix ans d'expertise en conception et en fabrication de commutateurs à membrane et de claviers en caoutchouc de silicone, nous fournissons des solutions fiables pour l'électronique, les appareils, les équipements médicaux,et véhicules militairesNotre engagement envers la qualité nous a valu la confiance de plus de 100 clients dans le monde entier.
Tous les circuits, les superpositions graphiques et les interrupteurs à membrane sont soumis à des tests et à des inspections minutieux avant de quitter notre usine pour assurer des performances et une fiabilité optimales.
Spécifications des circuits imprimés flexibles
Matériaux:Polyester avec argent et carbone conducteurs
L'adhésif arrière:3M 467MP américain, 3M 468MP, 3M 9472LE, etc.
Caractéristiques du circuit
- Test de qualité à 100%
- Longue espérance de vie
- Intégration LED bicolore
- Circuits à double face en FPC
Caractéristiques de performance
Caractéristiques électroniques:
| Classification du circuit | 35V (en courant continu), 100mA, 1W |
| Résistance au contact | 10Ω - 700Ω (varient selon la longueur des traces et les matériaux) |
| Résistance à l'isolation | > 100 MΩ à 250 V CC |
| Contactez Bounce | ≤ 5 ms |
| Résistance diélectrique | 250 VRms (50-60 Hz 1 minute) |
Propriétés mécaniques:
| Espérance de vie | Type plat: ≥ 5 millions de cycles Type tactile: ≥ 1 million de cycles |
| Force d'actionnement | Type plat: 57 à 284 g (2 à 10 oz) Type tactile: 170 à 377 g (6 à 14 oz) |
| Traction de commutateur | Type plat: 0,1-0,5 mm Type tactile: 0,6-1,5 mm |
Paramètres environnementaux
| Température de fonctionnement | -40°C à +80°C |
| Température de stockage | -40°C à +85°C |
| Humidité | 40, 90% à 95%, 240 heures |
| Compatibilité des couleurs | Système de correspondance des couleurs Pantone |
Spécifications supplémentaires
Matériaux:PC texturé, PC brillant avec finition mate, PET de type automatique, PVC
Épaisseur:0.5, 0.7, 0.8, et 1,0 mm
fenêtres à LED:Claire ou translucide, toutes couleurs
Des touches en relief:Polydome et jante
Le dôme métallique:Les marques Nicomatic et Innovan, nickelées et plaquées d'or
Spécifications techniques
| Résistance au plomb du fil | Pour les appareils de traitement de l'air |
| Courant nominal | 25 à 100 mA, 0 à 30 V de courant continu |
| Voltage nominal | Pour les appareils à commande numérique |
| Résistance à l'isolation | Pour les appareils de traitement de l'air |
| Durée de vie | > 1 million de cycles |
| Température de fonctionnement | -104°F à 158°F (-40°C à 70°C) |
| Opération Humidité | à 104°F, < 98% HRC |
| Temps du Springback dans le dôme | < 5 msec |
| Matériau de base résiste à la tension | 1500 V de courant continu |
| Flexibilité de la queue | N'importe quel angle à 180 degrés |
Capacités spéciales:Nous pouvons répondre aux exigences personnalisées, y compris l'imperméabilisation, le blindage EMI, le revêtement de fenêtre / lentille, les LED intégrées et diverses finitions UV.
Production et détails commerciaux
Capacité de production:1,000, 000 unités
Prix unitaire:Négociable
Conditions d'expédition:Produits à base de plantes
Conditions de paiement:T/T
Nom de l'entreprise:Dongguan
Emballage:En carton

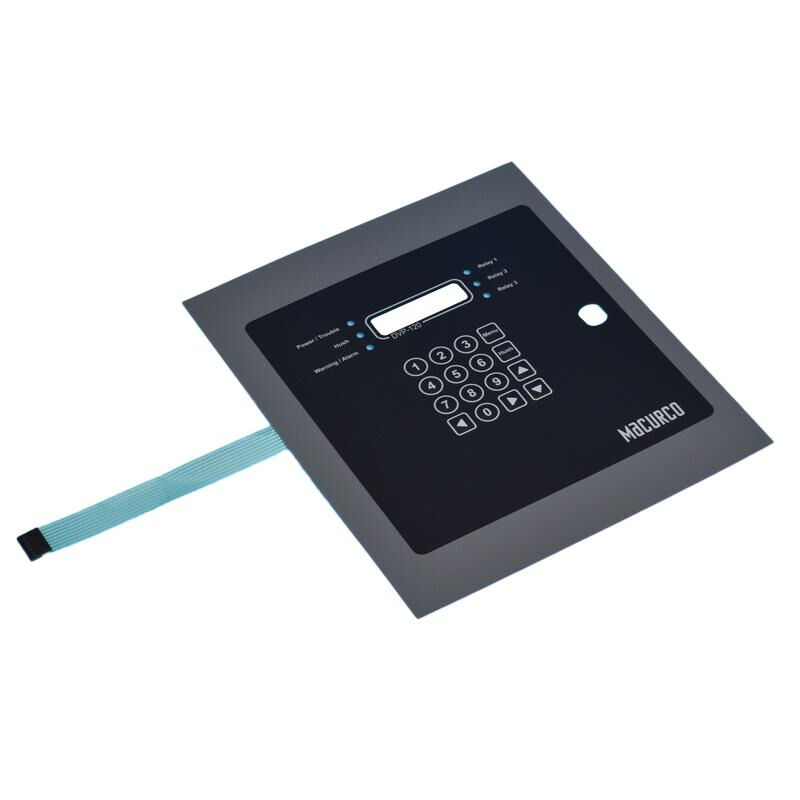

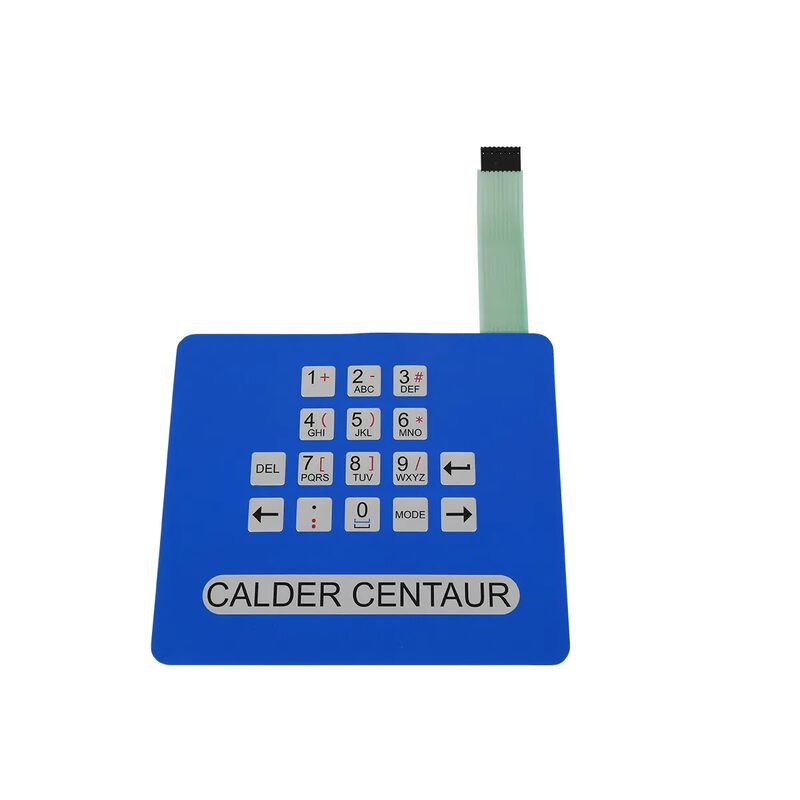

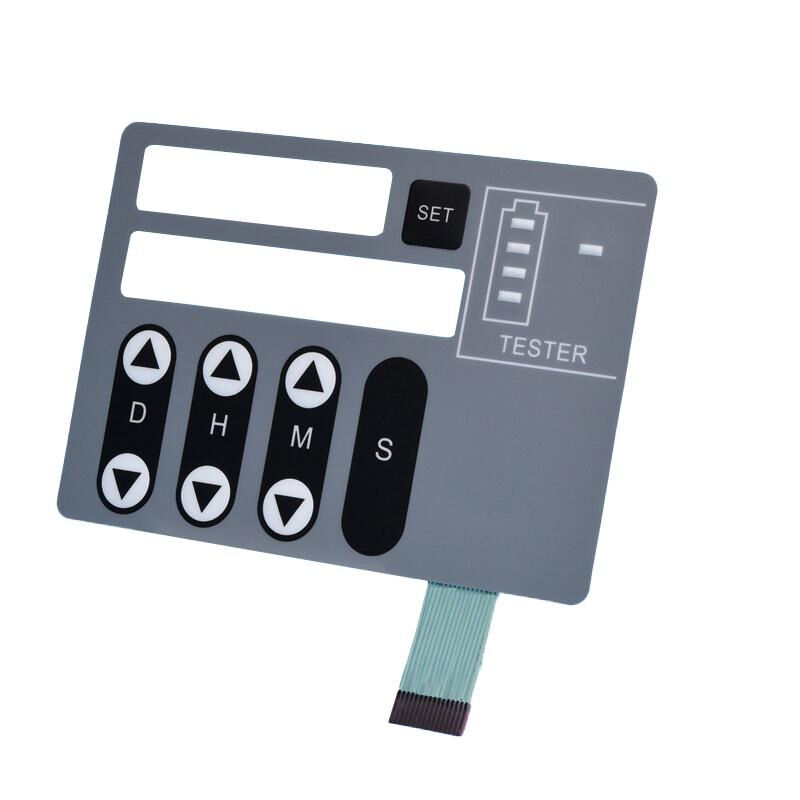

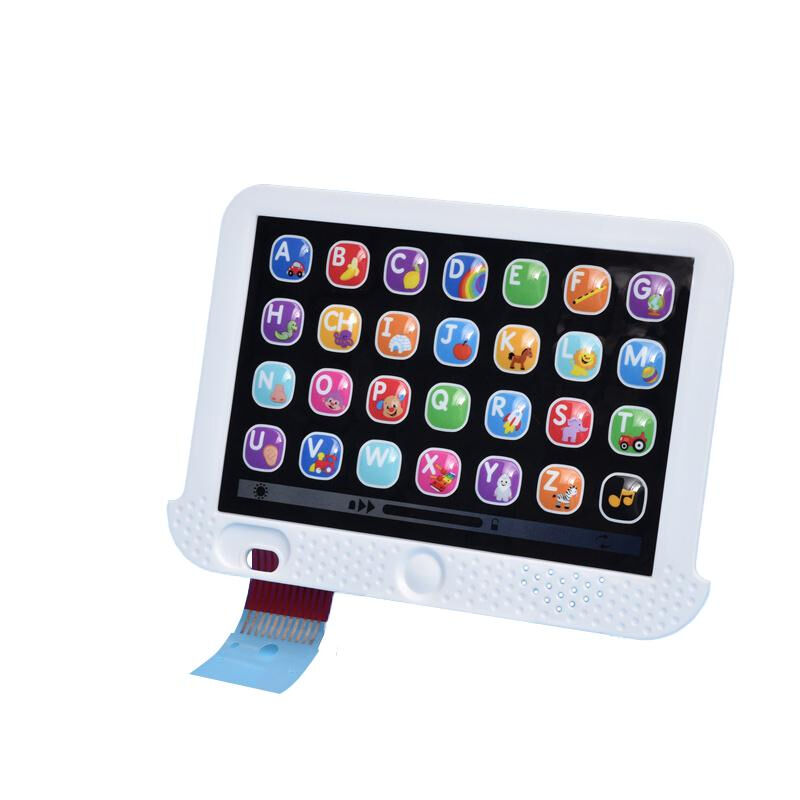

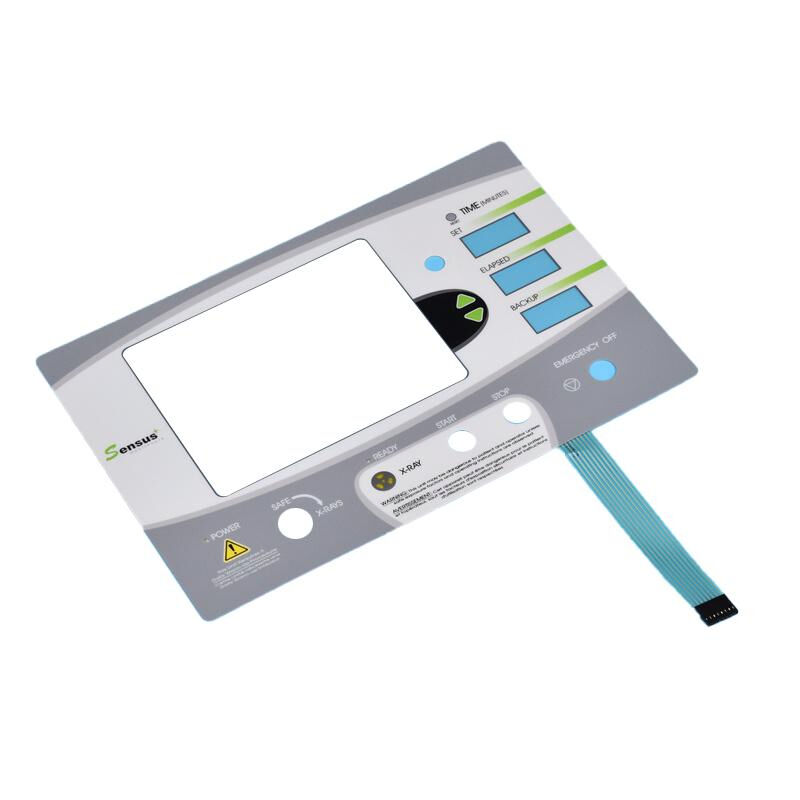

Images du produit
